Trag-/Flächenberechnung an Verzahnung



Dieses Tool errechnet: Nach der Eingabe in 1.1 – 1.5 aus Kundenangaben (Zeichnung): Außendurchmesser D, Innendurchmesser d, Zahnkopfhöhe h1/2, Drehwinkel° Phi, Zahnhöhe h1, die Ergebnisse Länge b, Phi (Winkel), Winkelwerte

9,00 EUR inkl. 19 % MwSt. |

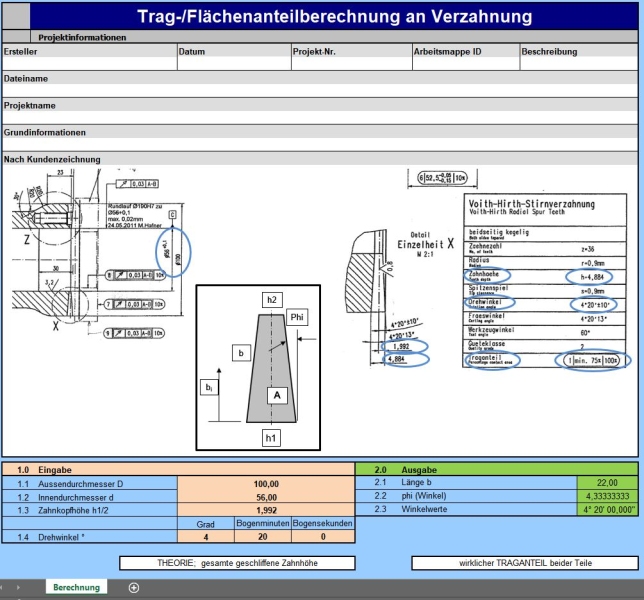

Dieses Tool errechnet: Nach der Eingabe in 1.1 – 1.5 aus Kundenangaben (Zeichnung)
  • 1.1 Außendurchmesser D
  • 1.2 Innendurchmesser d
  • 1.3 Zahnkopfhöhe h1/2
  • 1.4 Drehwinkel° Phi
  • 1.5 Zahnhöhe h1

Die Ergebnisse in Ausgabe 2.1 – 2.3
  • 2.1 Länge b
  • 2.2 Phi (Winkel)
  • 2.3 Winkelwerte

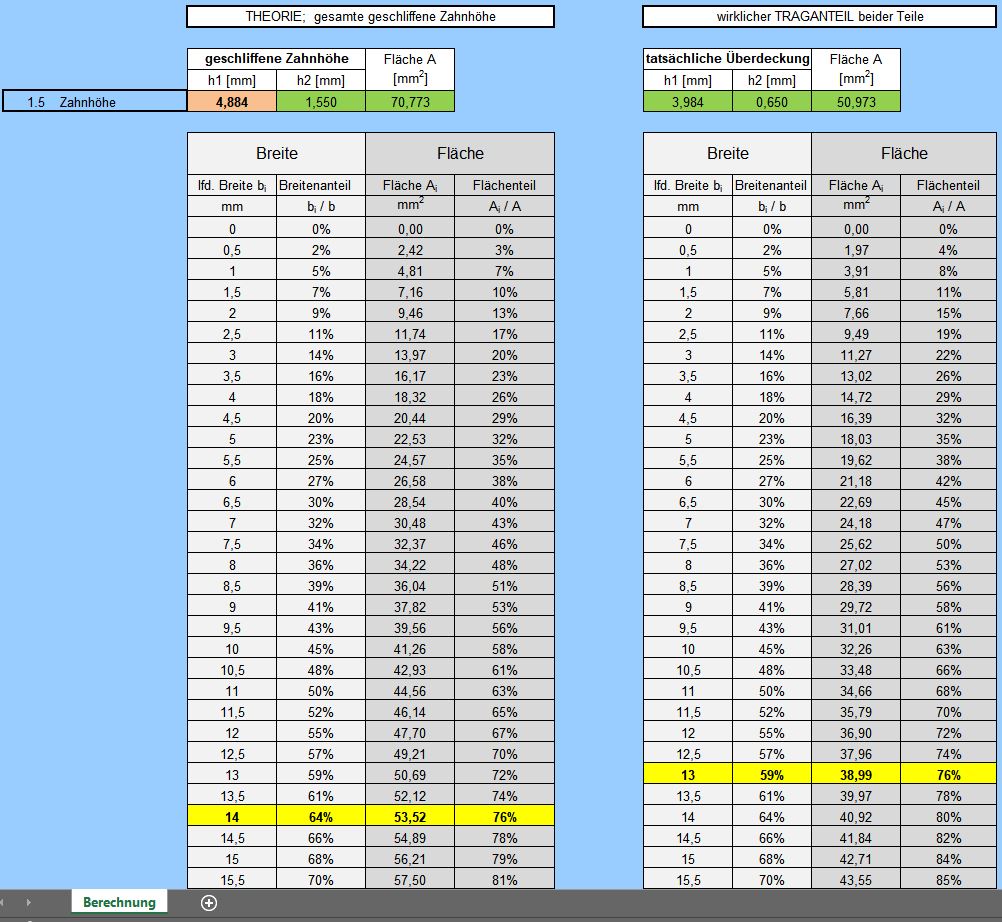

Hieraus werden automatisch wiederum 2 Tabellen mit der geschliffene Zahnhöhe und die tatsächliche Überdeckung der beiden Teile errechnet.

Das heißt:

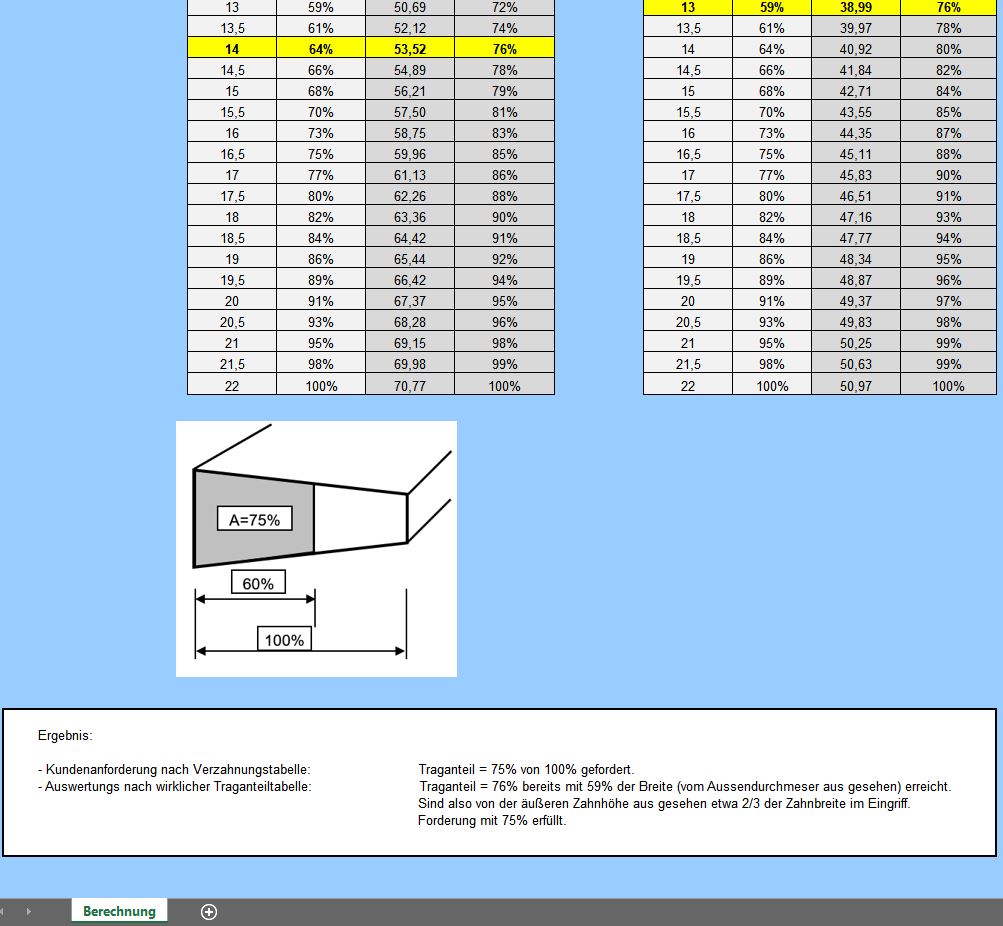

Aus dieser Tabelle kann dann das zu schleifende Breitenmaß bi, vom Außendurchmesser nach innen, abgelesen werden um den geforderten Traganteil zu erreichen.

Weitere Produktbilder:




Betriebssystem:  Windows
Office-Version:  ab Office 2007
Autor:  P.Gallion


9,00 EUR inkl. 19 % MwSt. |
